鼎祥RHZK6.8-1空气呼吸器

Image and text block

型号:RHZK6.8-1

执行标准

SOLAS 1974, as amended;  EN 137:2006;ISO23269-2:2011; GB/16556-2007; ISO23269-3:2011;MED/3.7;MED/7.1

满足标准

GB/16556-2007

认证:CCS EC MED SOLAS

Image and text block

介绍:

鼎祥空气呼吸器被广泛用于消防、化工、船舶、石油、冶炼、电力、仓库、实验室、矿山等消防重点部门,供消防队员或抢险救护人员在浓烟、毒气、蒸气和缺氧等环境下进行安全有效的灭火、抢险救灾和救护等工作,是消防队员或抢险救护人员理想的个人呼吸保护装置。

推荐使用领域:船舶、海工

Image and text block
Image and text block

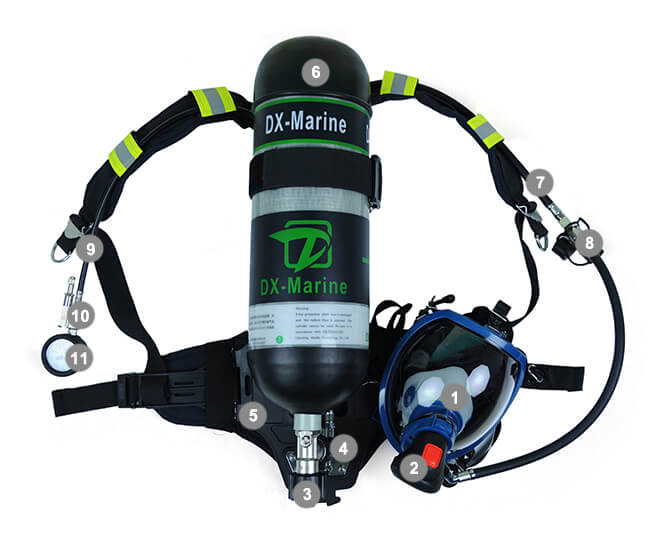

鼎祥RHZK6.8-1 空气呼吸器由全面罩、供气阀、气瓶、自锁瓶阀、减压阀、高压管、中压管、背板、报警哨和机械压力表组成。

Image and text block


               1. 全面罩

               2. 供气阀

               3. 自锁瓶阀

               4. 减压阀

               5. 背板

               6. 气瓶

               7. 中压管

               8. 快速接头

               9. 高压管

               10. 报警哨

               11. 机械压力表

Image and text block

1. 全面罩

全面罩是一种采用单眼面窗、双层环状片密封的正压型面罩,具有视野开阔、透明性好等特点。面罩主体框架是由硅橡胶材质制成,内部设有与口鼻相贴的小口鼻罩,它能够增强全面罩有效呼吸空间和减少呼吸阻力。面罩球面采用聚碳酸酯制作而成,使用过程中具有始终保持清晰、明亮、不上雾气等特点。头罩采用收紧带与快速夹相连接,拉紧收紧带可使面罩双层密封环与佩戴者的脸部相贴合,从而保证使用者的呼吸安全。

Image and text block

2. 供气阀

此供气阀是插入式正压供气阀,供气流量大于300L/min,使用过程中只要插入面罩,深吸一口气即可打开供气阀进行供气作业。使用方法:将供气阀插口直接插入面罩,听到“咔”的一声轻响,表明顺利插入,深吸一口气,供气阀即可自动打开供气。

旁通阀是设计在供气阀上的一个应急阀。使用方法:当供气阀出现故障时,直接按住旁通阀按钮,供气阀即可给面罩直接恒流供气,供操作人员撤离使用。

Image and text block

3. 自锁瓶阀

气瓶阀是气瓶开关气源的重要部件,其结构是内螺纹瓶阀,螺纹分为英制G5/8和公制M18*1.5两种,它们分别与外螺纹接口的减压器相配。内螺纹结构的气瓶阀设置了高压安全保护膜片,当气瓶内气压压力超过38MPa-45MPa时,安全保护膜片会爆破,气体快速泄压。

Image and text block

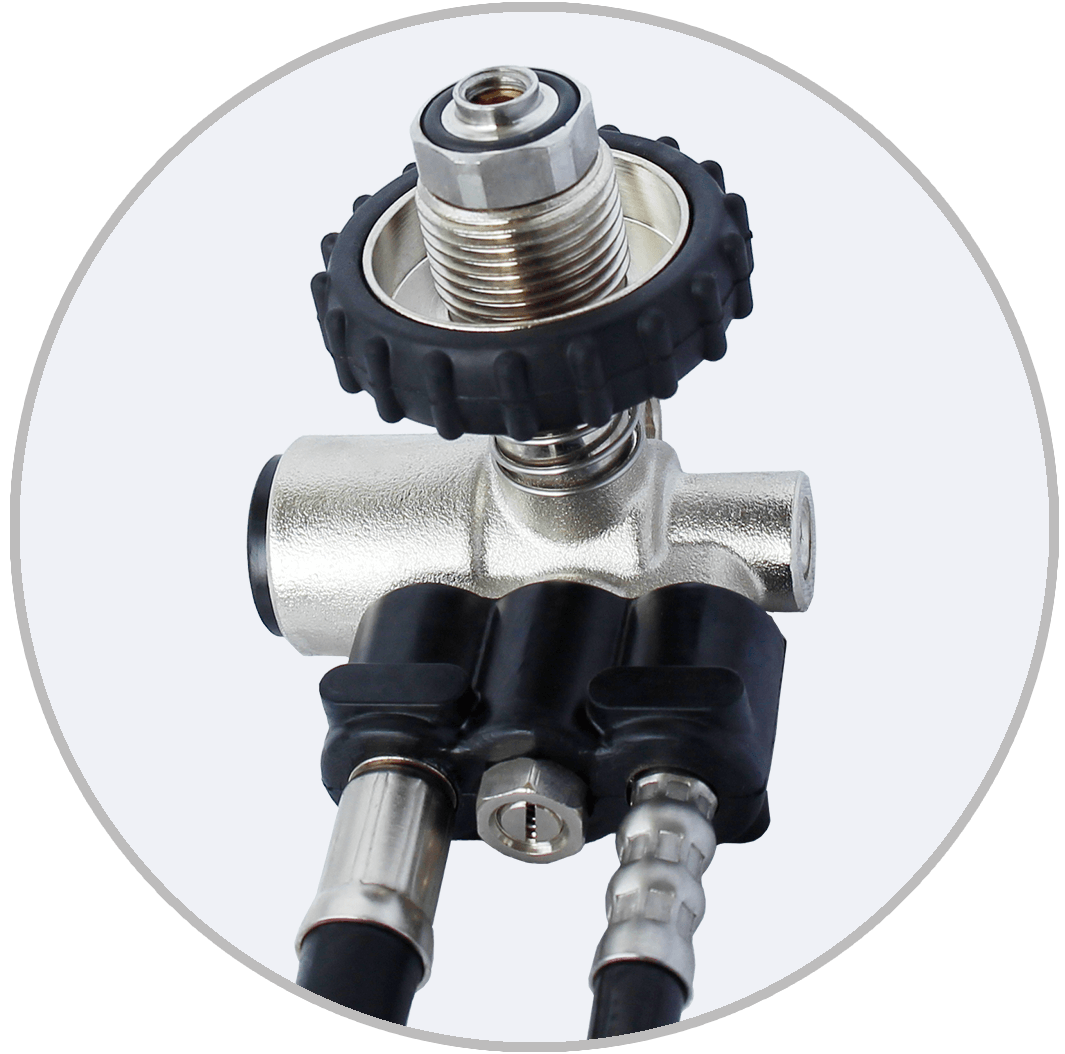

4. 减压阀

减压阀是将高压气体减压成0.8±0.2MPa恒定输出压力后供给供气阀供气的装置。减压阀安装在背托上,通过连接螺母手轮与气瓶阀链接。气源输出端分为高压和低压两部分。高压气源端气体经高压管输向高压表和残气报警器。减压后的低压气源经中压管输向供气阀,低压端在镗腔内设有安全阀。减压阀与中压管、高压管的连接均为插卡式,管路可自由转动。

Image and text block

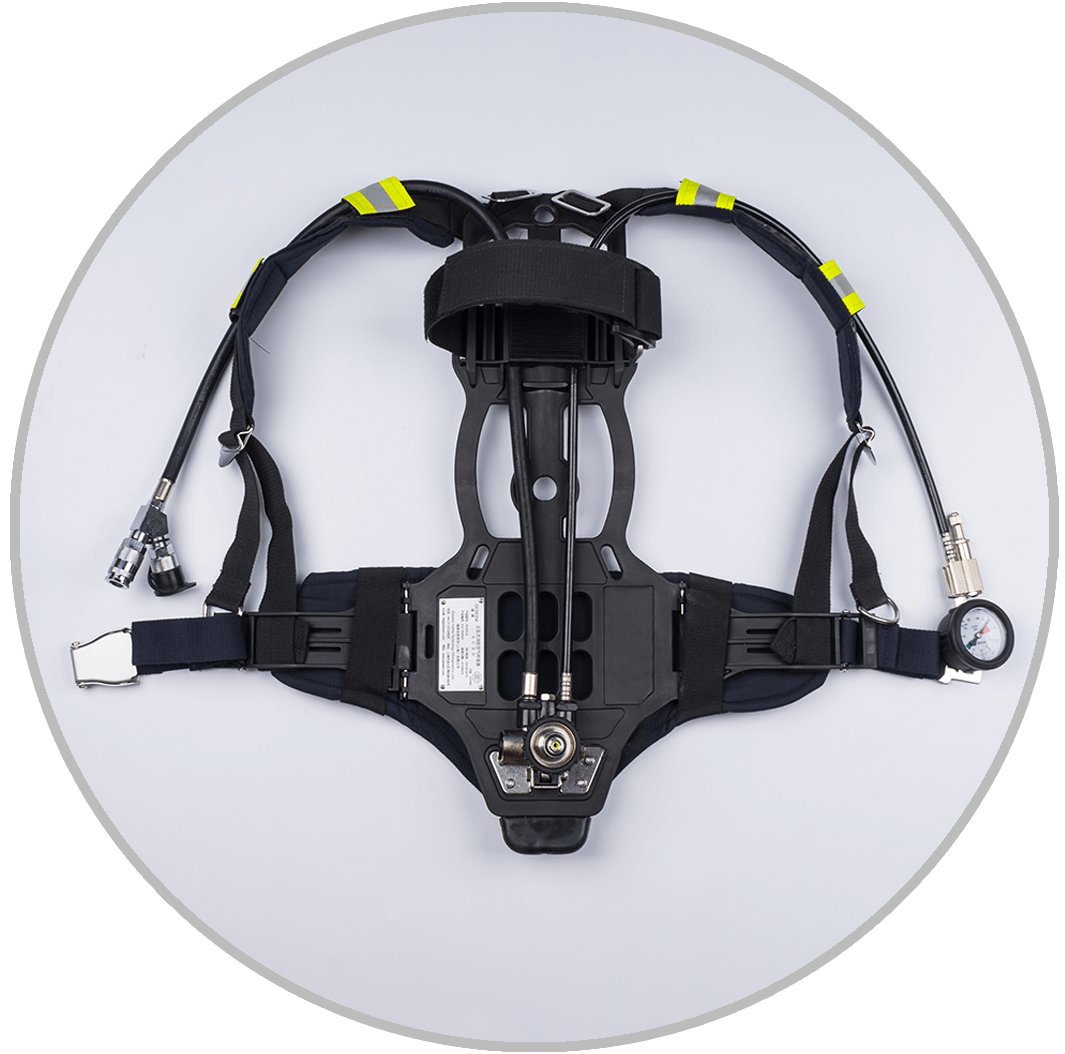

5. 背板

背板的作用是支撑固定气瓶和减压器。背托上的负重由背带均匀分布在两肩上。背带由肩带和腰带组成,都可快速调节长度,使背托紧贴在人体背、臀部。气瓶经快速固定装置固定在背托上,对于不同直径的气瓶可调节固定带长短予以固定。

Image and text block

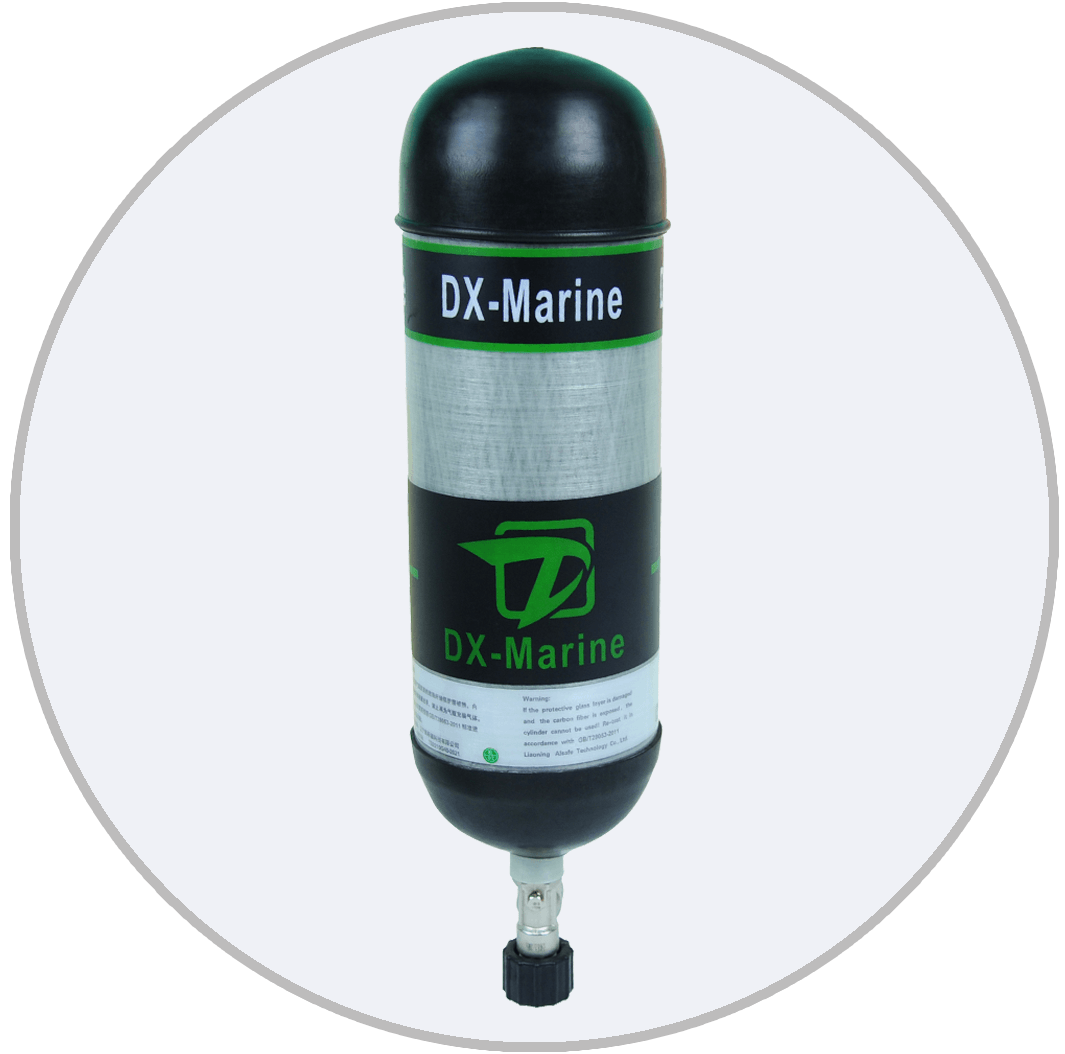

6. 气瓶

气瓶是贮存供人体呼吸使用的压缩空气的高压容器,额定贮气压力为30MPa,此款气瓶为国际高压气瓶。

碳纤维复合材料气瓶是在铝合金内胆外采用先进设备和工艺,将碳纤维和玻璃纤维等高强纤维与高分子材料一起缠绕而成。

特点:重量轻、强度高、耐腐蚀、使用寿命长。

Image and text block

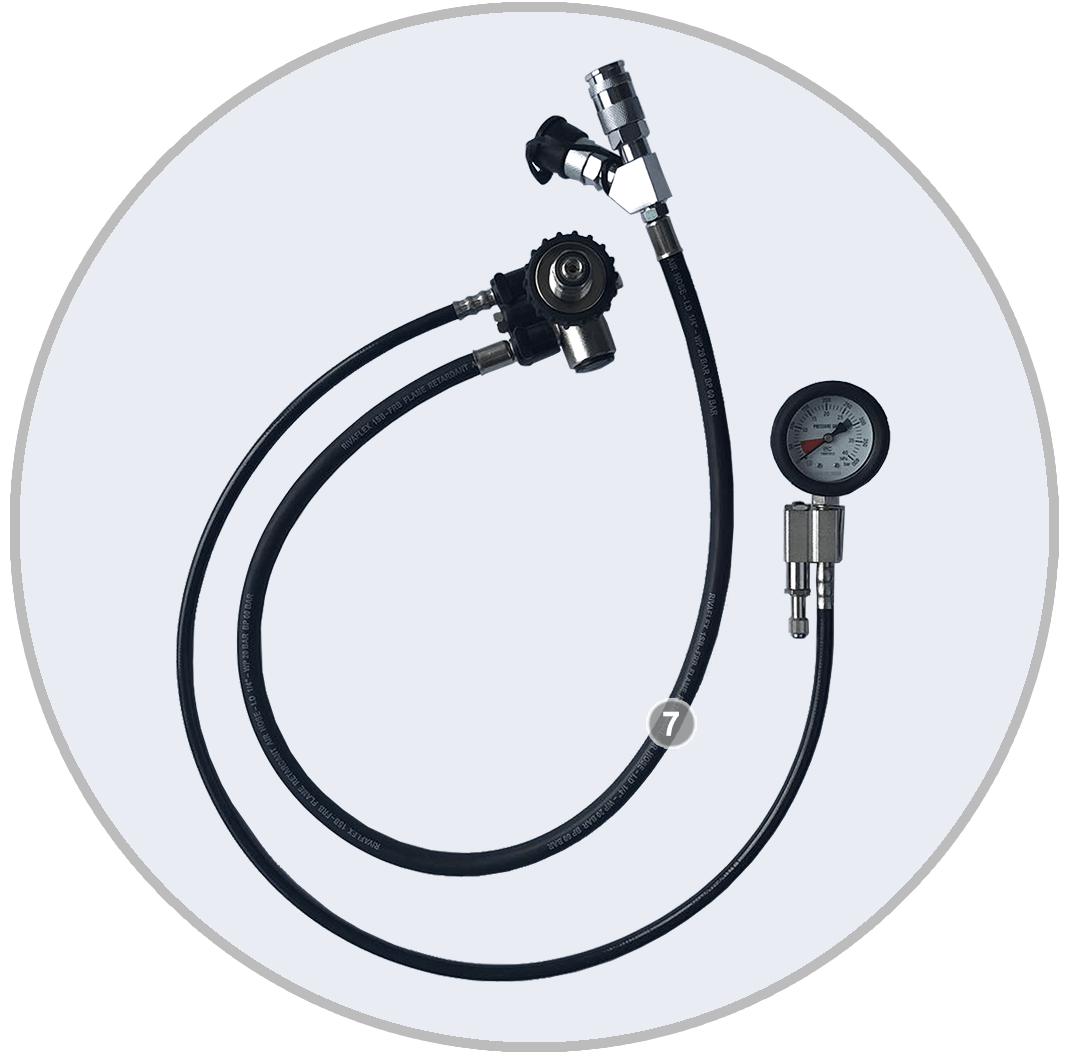

7. 中压管

中压管路是由橡胶管与快速接头组成的空气输出软导管,其一端连接供气阀,另一端连接减压器,其连接方式为插卡式连接,可以快速装卸,亦可在同一平面内自由旋转。

Image and text block

8. 快速接头

高安全标准设计

  • 进口不锈钢材质,不生锈,耐腐蚀,抗压不变形

  • 快速锁紧,装卸方便

  • 气密性强

  • 使用安全

Image and text block

9. 高压管

高压管路为耐压橡胶管,承担向高压表和残气报警系统输送高压气源的任务。高压表和残气报警器组合在一起,既可显示气瓶气源压力又可在气瓶达到设计许可压力时发出声讯报警信号。

Image and text block

10. 报警哨

高压管设计结合前置报警系统,瓶内压力低于5±0.5MPa时会自动报警,报警分贝不低于90db,保证相对嘈杂的环境中也能听清报警。

Image and text block

11.  机械压力表

高压表和残气报警器组合在一起,既可显示气瓶气源压力又可在气瓶达到设计许可压力时发出声讯报警信号。压力表量程为0-40MPa,气瓶工作压力为27-30MPa和报警压力5-6MPa处分别设有绿色和红色区域标记。当气瓶压力下降到5±0.5MPa时,残气报警器会发出90分贝的连续声响,提醒使用人员气源将用完,需尽快撤离现场。对于容积5L以上的气瓶来说,此时气瓶气源可供佩戴者使用5-8分钟。

鼎祥RHZK6.8-1优势:

优化设计,使用简单

鼎祥RHZK6.8-1自给开路式压缩空气呼吸器是全球最轻的空气呼吸器之一。应用空呼的先进科技和设计理念,创新研发出符合人体工程学的背板,具备出色的抗热辐射、耐磨损、撕裂及防化性能。即使在恶劣的环境中,鼎祥RHZK6.8-1呼吸器佩戴非常舒适,稳定可靠。鼎祥RHZK6.8-1通过EN137的1000℃高温火焰测试,具备极佳的防化耐磨和防热辐射的特性。

维护简单便捷

服务和维护期间,为了使停工期最短、成本最低,鼎祥RHZK6.8-1融合了很多独特的设计,所有的部件都可以非常简单的从背板上拆卸或者重新连接,只需使用简单的工具。背带通过创新设计的单一调节固定依附于背板。一级减压阀的搭扣连接使得气路部分能够快速地安装或者从呼吸器上取下。管路能够迅速地从背板上取下并清洗。

加强型背负系统

鼎祥RHZK6.8-1集成了能够与背板精确相连的背带,先进的挤压成型防水EVA背带材料由CR橡胶封边保护,抗撕裂且耐磨损。贴身耐磨阻燃FR-TPE腰带,即使在大幅度运动时,仍能保证紧密贴在使用者身体上。精制的不锈钢金属锁扣更加凸现RHZK6.8-1品质并方便使用。

管路集成,安全可靠

为减小被勾住的危险,避免物理伤害,压力管和空气供气管都被集成在鼎祥RHZK6.8-1背板卡槽内,不仅防止热辐射冲击,还大大增强了密闭空间环境进入和工作的安全性。

Image and text block

技术参数

整机参数

产品型号
RHZK6.8-1 呼气阻力(25次/min)
≤700Pa
气瓶容积
6.8L
呼气阻力(40次/min)
≤1000Pa
储气量
2040L
工作温度
-30~60℃
最大供气流
≥1000L/min
整机重量
11.0kg
气瓶工作压力
≤30MPa
报警声强
>90db
报警压力
5.5±0.5MPa
轻度作业使用时间
65~90min
面罩腔体内静态压力
≤500Pa
中度作业使用时间
45~65min
吸气阻力
≤500Pa
高强度作业使用时间
30~45min

包装参数

内包装
材质:PC/ABS
尺寸:70cm * 29cm * 43cm
外包装
材质:防潮纸箱
尺寸:71cm * 30cm * 44cm
Image and text block

适合船舶和海工上配备使用
